통상적으로 와이어 콘베아 벨트 양 끝에 체인을 부착시킨 형태이다. 벨트와 체인은 환봉에 의해 구동한다.

■ 특징
1. 체인을 스프로켓으로 구동하기 때문에 사행이 발생하지 않는다.
2. 벨트의 피치를 조정하므로써 여러 형태의 체인을 부착시킬 수 있다.
3. 체인과 환봉이 있기 때문에 제동장치의 부착이 용이하다.


■ 환봉형태
일반적인 형태로 양끝에 체인핀의 양끝을 가공한 환봉을 끼우고 벨트는 나선 속을 환봉이 지나가도록 나선의 두께를 조정한 형태이다.

■ 특징
1. 스프로케 구동이므로 확실하고 안정된 주행이 가능하다
2. 개공률을 크게할수 있으므로 통기성 , 탈수성을 높여준다
3. 벨트면이 부드러우므로 쓰러지기 쉬운 제품도 운반이 가능하다
4. 세정이 용이 하다


.. ■ 체인벨트의 주문방법
 ① 스프링선 굵기 ( ø)
② 핀선의 굵기 ( ø)
③ 스프링선의 센터간격 (m/m)
④ 핀선의 센터간격 (m/m)
⑤ 체인쎈타(폭)
⑥ 총길이 (m/m)
⑦ 환봉의 굵기 ( ø)
⑧ 환봉의 간격
.........
.. ......

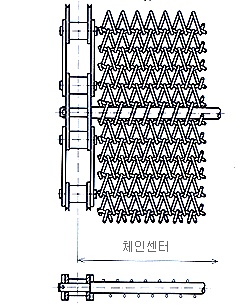

일반체인과 환봉조립

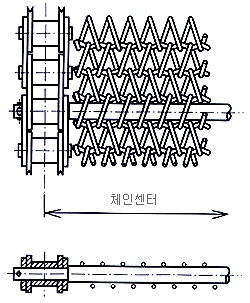

GK체인과 환봉조립

■ 부착형태

가. 평봉 형태 (FALT BAR TYPE)

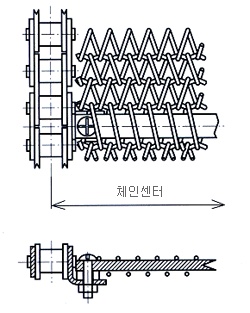

부착식 체인을 사용하고 양끝의 부착 부분에 평봉을 끼우고 평봉은 환봉과 마찬가지로 나선 속을 톻과 시키거나 평봉 위에 벨트를 얹는 형태이다. 벨트를 체인 가운데에 놓기 때문에 부착부와 평봉 사이에는 공간을 띄어 두어야 한다.

나. 앵글 채널 형태 ( ANGLE CHANNEL TYPE)
체인의 폭이 넓을 경우나 중하중의 경우 벨트의 지지 레일을 부착시킬 수 없을 경우등, 벨트가 치우치지 않게 하기 위해 이 형태가 사용된다. 평봉과 마찬가지의 부착 방식이 적용된다.

다. 파이프 형태 (PIPE TYPE)
앵글형태와 마찬가지인데 , 부착부위에 부착시키기 때문에 파이프를 찌그려 뜨려야 한다. 또한 체인에 EP형태를 채용함으로써 환봉형태와 같은 조립이 가능하다. 경량이기 때문에 폭방향의 치우침이 발생하기 어렵다.
.
